【動画】HF帯RFIDにおける「RFタグの積層による影響」

  • このエントリーをはてなブックマークに追加
【動画】HF帯RFIDにおける「RFタグの積層による影響」

【HF帯RFID】RFタグの積層による影響について説明動画を作成しました!

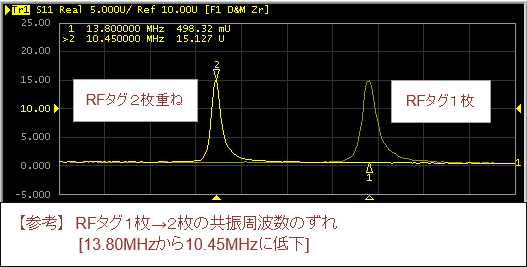

RFタグを重ねた場合、RFタグの交信性能が低下して安定した交信はできません。
RFタグのアンテナを重ねた状態となり、相互インダクタンスの影響でRFタグの共振周波数が
低い方にずれる為です。


重ねるときのRFタグの間隔および重ねる枚数により、交信性能への影響の度合いは変わります。
RFタグの積層による影響について説明する動画を作成しましたので公開します。

 動画内容

No タイトル 内容 時間
1 原理について RFタグ積層時に交信性能が低下する原理について説明します。 00:05~
2 デモンストレーション 以下の内容について説明する動作デモを行います。

①RFタグを重ねると交信性能が低下する。
②重ねるときのRFタグの間隔が狭いほど交信性能が低下する。
③重ねる枚数が多くなるほど交信性能が低下する。
00:25~

 関連資料

  • 技術資料「TR3シリーズ導入ガイド」
    HF帯製品資料」ページからダウンロードいただけます。
    (※技術資料のダウンロードには会員登録・ログインが必要です。)
