HF帯組込用 RFIDリーダライタ

マルチプロトコル対応品

HF帯（13.56MHz）の組込み用途向けのリーダライタモジュール製品です。
医療機器、入退機器、工作機械、RFIDプリンタ/ハンディ端末など実績多数ございます。
本ページの掲載品以外のカスタム対応もご相談ください。

特長

マルチプロトコル対応品

　国際標準規格 ISO/IEC15693 & ISO/IEC14443 TypeA & ISO/IEC18092準拠
　　※ISO/IEC14443 TypeBも特注対応可能

アンテナ基板はサイズ3種

　　取付スペースの制約や必要な交信距離に応じて、アンテナはサイズ3種を用意

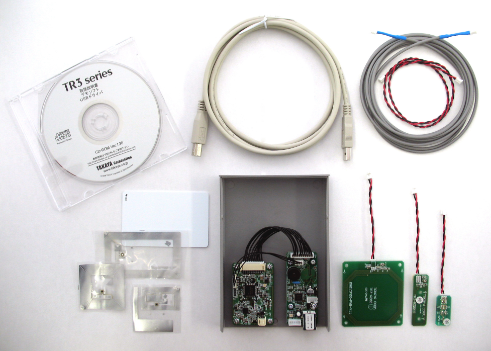

すぐに試せる評価キットを用意

　　リーダライタモジュール、基板アンテナ各種、USB接続基板、サンプルタグを同梱
　　PCに接続して、すぐに読み取り検証が可能です（型番 TR3-C302-EVKIT)

カスタマイズもご相談ください

　　アンテナのカスタム対応は実績多数
　　小型リーダライタモジュール、アンテナ一体型リーダライタモジュールも提案可能
　　お気軽にお問い合わせください

HF帯組込用評価キット

組込み用モジュール
評価用キット

ISO/IEC 15693、ISO/IEC 14443TypeA
ISO/IEC 18092対応

モジュール、アンテナ、ケーブルほかを同梱

TR3-C302-EVKIT

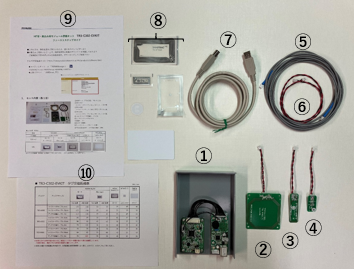

パッケージ内容
① 評価キット本体〈TR3-C302、TR3-IF-U1A〉
② アンテナ〈TR3-A202〉

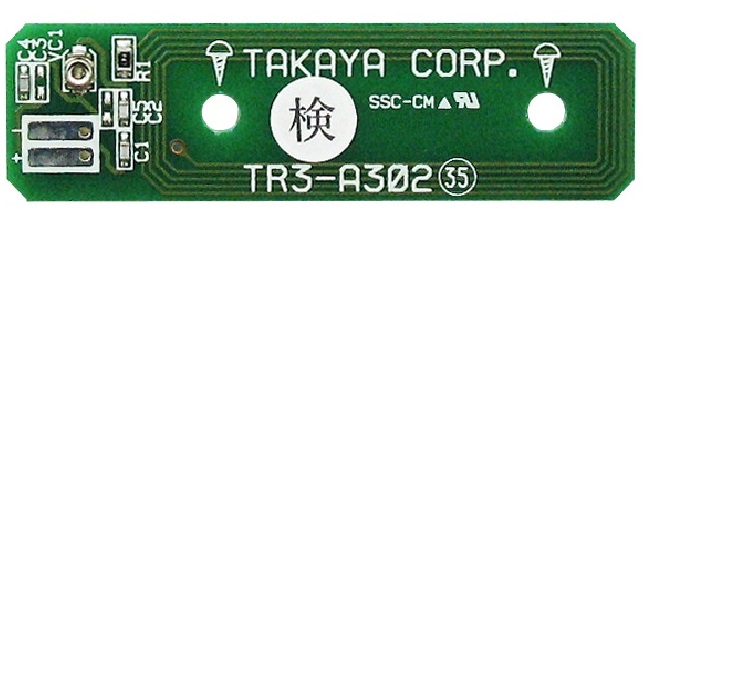

③ アンテナ〈TR3-A302〉

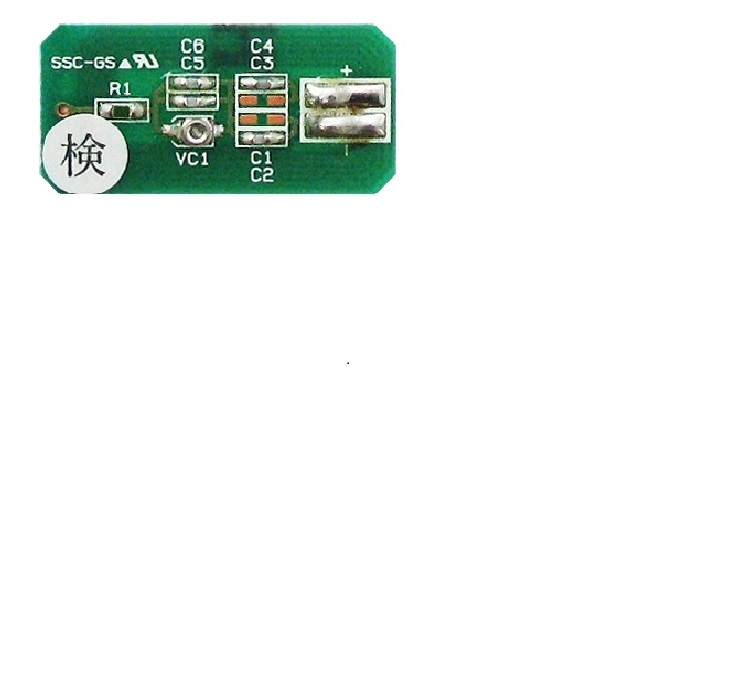

④ アンテナ〈TR3-A401〉
⑤ 1.5D-2V同軸ケーブル（3ｍ）
⑥ ツイストペアケーブル（50cm）
⑦ USBケーブル
⑧ サンプルタグ（5種）
⑨ ファーストステップガイド
⑩ タグ交信距離表

HF帯組込用 RFIDリーダライタマルチプロトコル対応

リーダライタモジュール
ISO/IEC 15693
ISO/IEC 14443TypeA
ISO/IEC 18092 対応
※ISO/IEC14443 TypeBは特注対応

出力200mW

TR3-C302

HF帯組込用仕様表

	HF帯組込用 RFIDリーダライタマルチプロトコル対応
型番/外観	TR3-C302
電波法	総務省型式指定第FC-10002号
エアーインターフェース規格	ISO/IEC15693、ISO/IEC18000-3(Mode1) ISO/IEC14443 TypeA ISO/IEC18092(212kbps、Passive Mode)
動作確認済みタグ	エアインターフェース規格	動作確認済みタグ
	ISO/IEC15693 ISO/IEC18000-3(Mode1)	・Tag-it HF-I（Plus、Standard、Pro）・I CODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2）・my-d ・MB89R118 ・M24LR64-R、LRIS64K、M24LR16E-R
	ISO/IEC14443 TypeA	・MIFARE Ultralight ・MIFARE Classic（注1）・MIFARE DESFire（注1）・my-d move ・NFC Forum Type2 Tag（注2）
	ISO/IEC18092 (212kbps, Passive Mode)	・FeliCa（注2）・FeliCa Lite ・NFC Forum Type3 Tag（注2）
	（注1）UIDの読み取りのみ対応（注2）セキュリティ機能には非対応
送信周波数	13.56MHz ±50ppm(Ta=25℃)
送信出力	200mW±20％
交信距離	エアインターフェース規格	最大交信距離
	ISO/IEC15693 ISO/IEC18000-3(Mode1)	12cm 使用アンテナ　TR3-A202 （TI製 Tag-it HF-I RI-TH1-CB1A-00使用時参考値）
	ISO/IEC14443 TypeA	6cm　使用アンテナ　TR3-A202 （UPM製 MIFARE Ultralight MUL5080C1使用時参考値）
	ISO/IEC18092 (212kbps, Passive Mode)	6cm 使用アンテナ　TR3-A202 （SAG製 FeliCa Lite ISO Card使用時参考値）
	（注）カードサイズタグ、自由空間の場合の参考値です
アンチコリジョン	対応（注）ISO/IEC15693のみ
接続可能アンテナ	TR3-A202、TR3-A302、TR3-A401
その他接続可能機器	インターフェース基板（TR3-IF-1C、TR3-IF-N4、TR3-IF-U1A）アンテナ切替基板（TR3-PS202）
動作温度	0～55℃
動作湿度	30～80％RH（結露なきこと）
電源電圧	DC+3.3～5.0V ±10％
アンテナ接続数	1ch
ホストI/F	UART(CMOS レベルシリアル)
寸法（mm）	40(W)×60(D)×7.1(H)
