HF帯 組込用 RFIDリーダライタ

小型タイプ

HF帯（13.56MHz）の組込み用途向けのリーダライタモジュール製品です。
組込用途に最適な小型タイプで医療機器、RFIDプリンタなどへのご提案が可能です。
C106シリーズの最低発注数量は2,000台です。
本ページの掲載品以外のカスタム対応もご相談ください。

特長

マルチプロトコル対応品

 　   国際標準規格 ISO/IEC15693 、ISO/IEC14443 TypeA 、ISO/IEC14443 TypeB、 ISO/IEC18092準拠

バッテリー駆動に有効なカードディテクション機能を搭載 ※

　　-　リーダ本体の消費電流を抑えて、省電力に対応
　　-　リーダライタ本体消費電流（送信出力125mW時）
　　-　通常時 105mA  / カードディテクションモード時 0.05mA

　　※カードディテクションモードは、リーダライタの低消費電力モードで、
　　　RFタグの検出処理を定期的に繰り返す動作モードです。
　　　バッテリー駆動するポータブル機器、電子錠などに有効なモードです。

アンテナ一体型タイプも用意

　　-　取付スペースの制約に応じて一体型タイプをご用意
　　-　外付けタイプの基板アンテナも3種用意

　　【アンテナ一体型モジュール】
　　国内電波法対応：TR3XM-C106-A2424、TR3XM-C106-A4247
　　アメリカ,カナダ対応：TR3XM-C106-A3540

カスタマイズもご相談ください

　　アンテナのカスタム対応は実績多数
　　小型リーダライタモジュール、アンテナ一体型リーダライタモジュールも提案可能
　　お気軽にお問い合わせください

HF帯 組込用 RFIDリーダライタ （アンテナ分離型）

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

HF帯 組込用 RFIDリーダライタ （アンテナ一体型）

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。
※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

HF帯 組込用仕様表

   アンテナ分離型
（国内電波法のみ対応）		  アンテナ一体型
（国内電波法のみ対応）		  アンテナ一体型
（FCC/ISED対応）
型番/外観

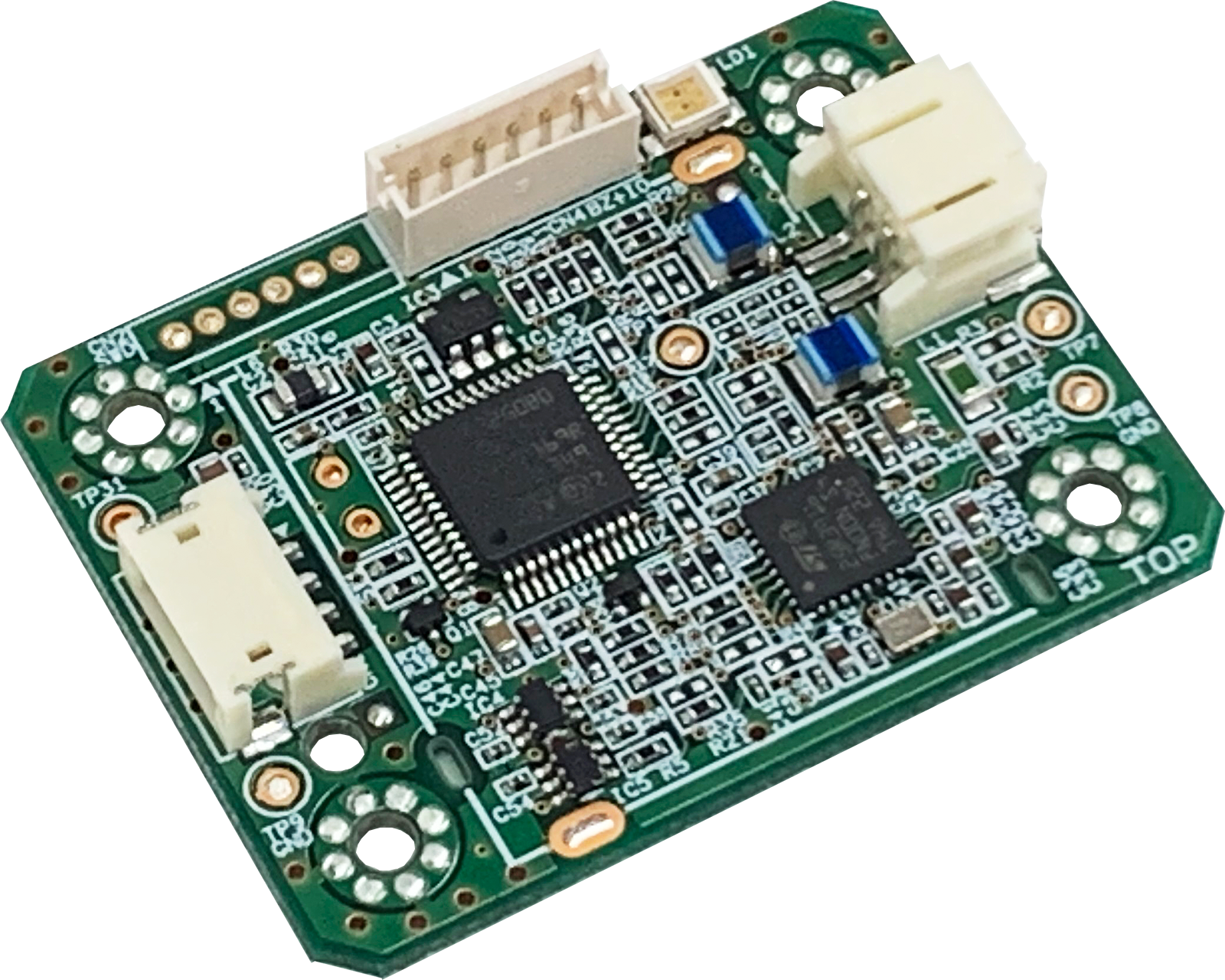

TR3XM-C106F

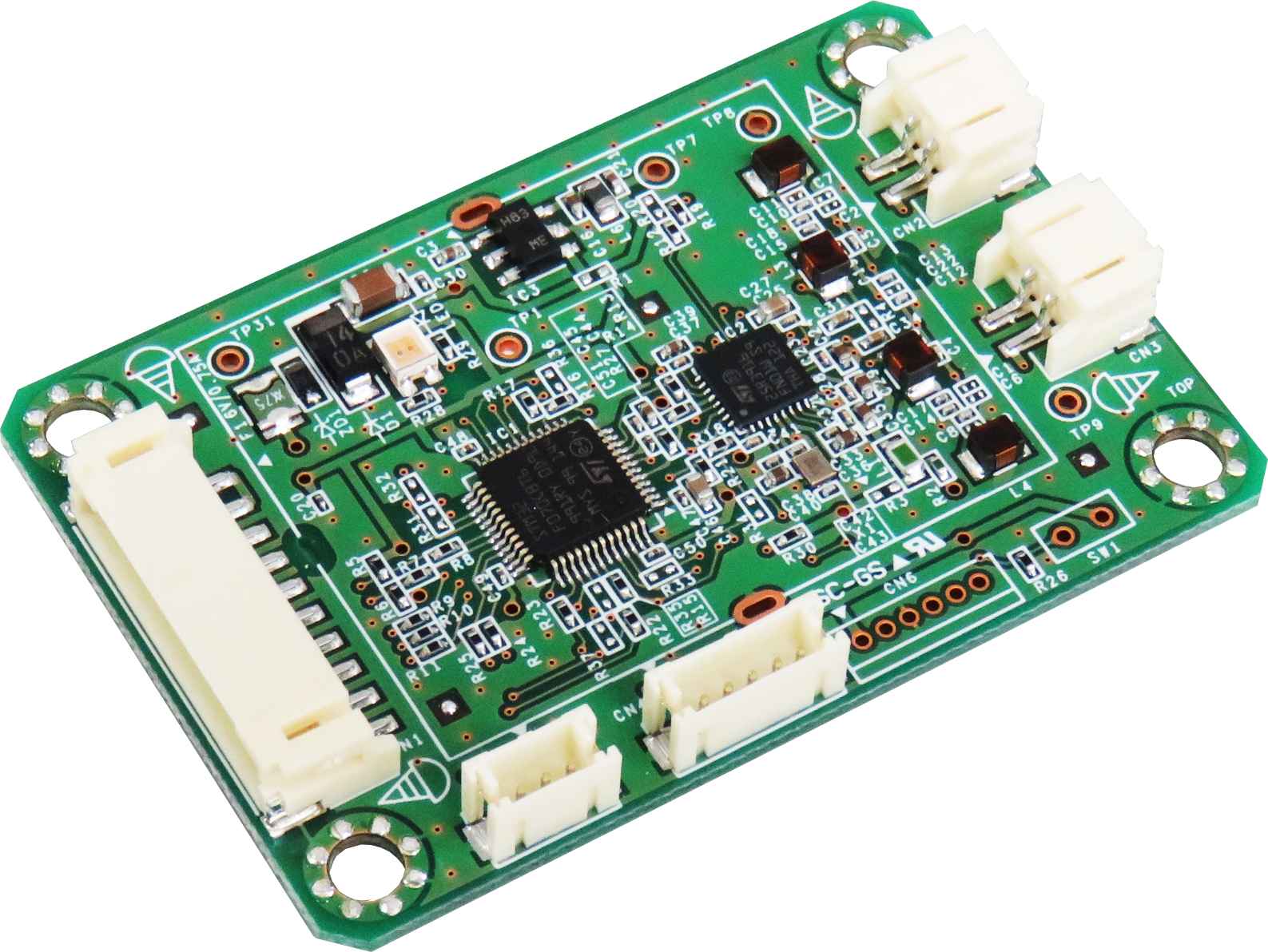

TR3XM-C106-2CH

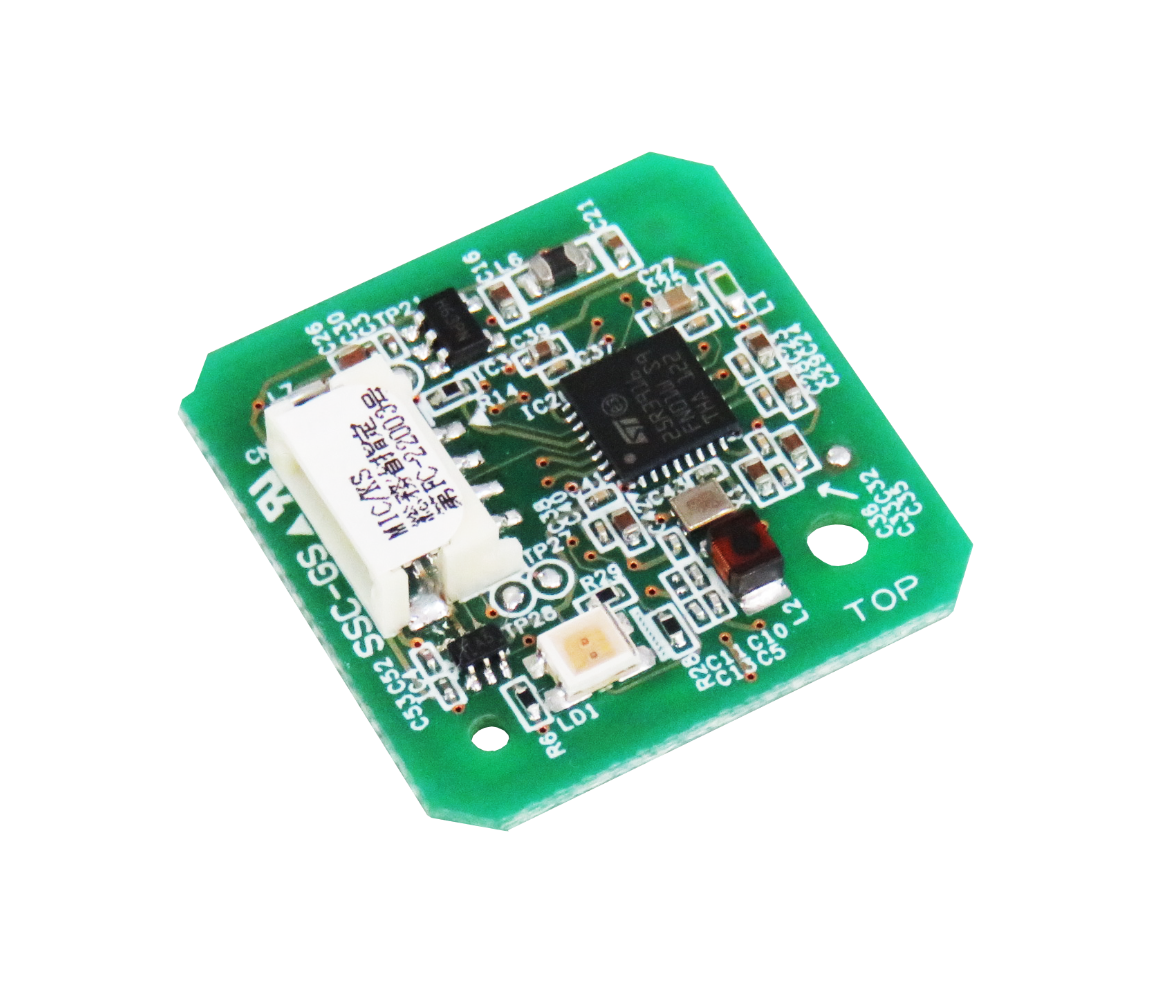

TR3XM-C106-A2424

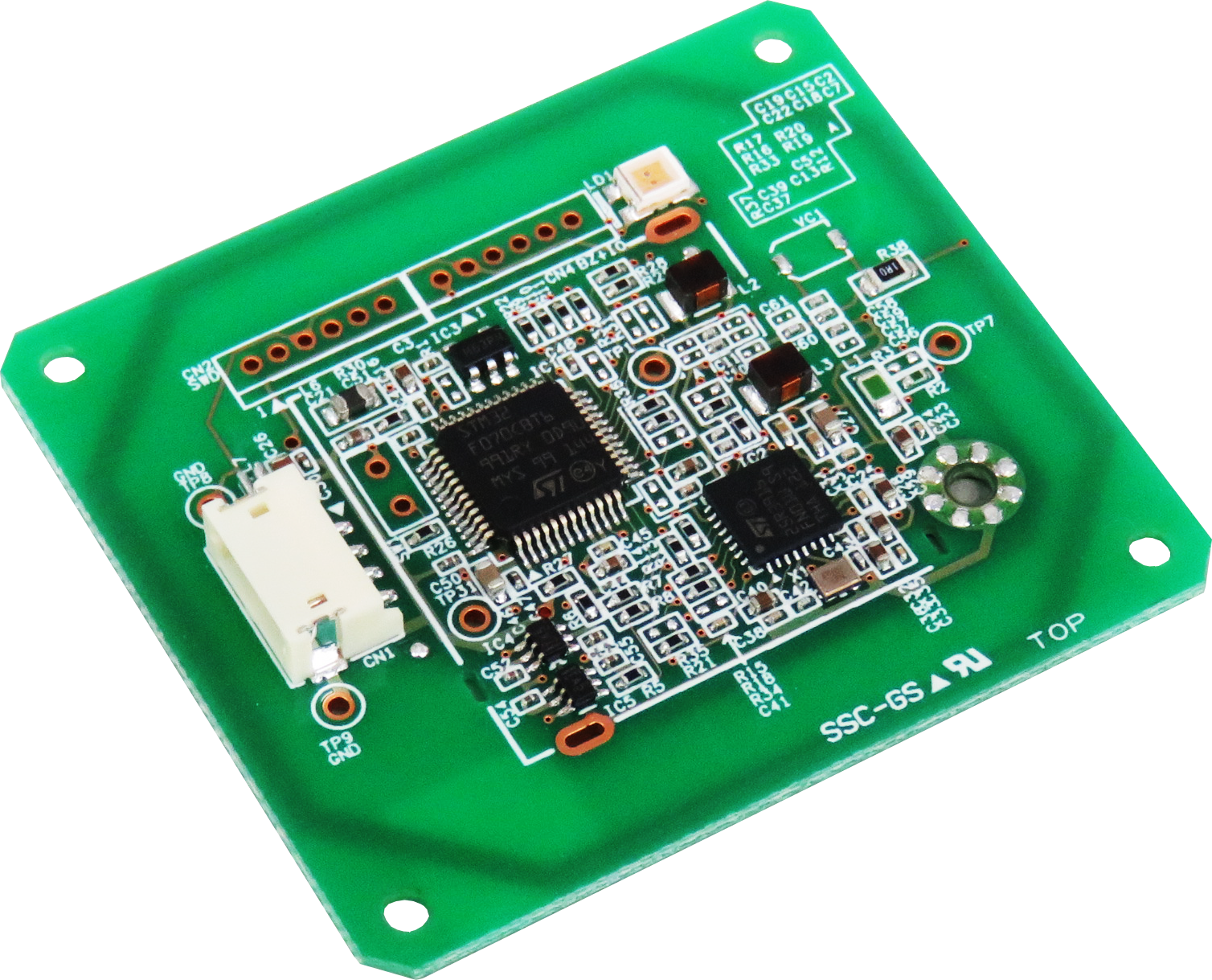

TR3XM-C106-A4247

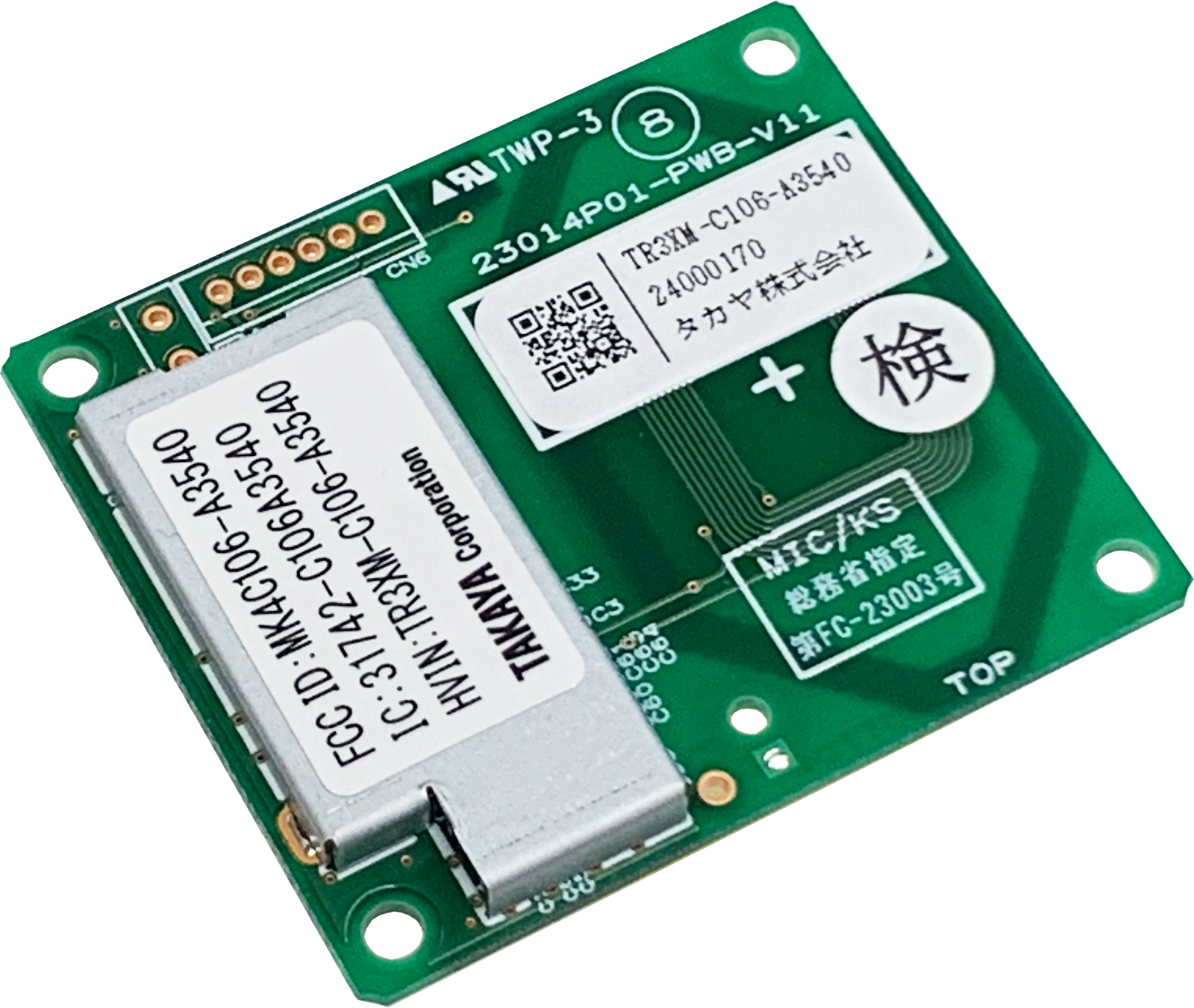

TR3XM-C106-A3540
TR3-C202
アンテナ 外付け1ch 外付け2ch 一体型
電波法 型式指定番号：第FC-24001号 型式指定番号：第FC-22001号 型式指定番号：第FC-22003号 型式指定番号：第FC-22004号 型式指定番号：第FC-23003号
エアーインターフェース規格 ISO/IEC15693
ISO/IEC18000-3 (Mode1)

ISO/IEC14443 TypeA

ISO/IEC14443 TypeB

ISO/IEC18092
(212kbps Passive Mode)

ISO/IEC18000-3 (Mode3)		 ISO/IEC15693
ISO/IEC18000-3 (Mode1)

ISO/IEC14443 TypeA　※1

ISO/IEC14443 TypeB

ISO/IEC18092 (212kbps Passive Mode)

ISO/IEC18000-3 (Mode3)　※2
送信周波数 13.56MHz ±50ppm(Ta=25℃)
送信出力 125mW±30%
250mW±30%（ISO/IEC14443TypeBのみ）※3
（Ta=25℃、VCC=5.0V ） 		 Typ100mW
Typ200mW（ISO/IEC144443TypeBのみ）  ※3
接続可能アンテナ  TR3-A202、TR3-A302、TR3-A401
動作温度  0～55℃
動作湿度     30～80％RH（結露なきこと）
電源電圧     DC+3.3～5.0V ±10％
ホストI/F     UART(CMOS レベルシリアル) 　※4
寸法（mm）
※突起物は除く		  30(W)×40(D)×6.5 (H) 40(W)×60(D)×6.5(H)  23.5(W)×23.5(D)×6.3(H)  41.5(W)×47(D)×4.7(H) 35(W)×40(D)×7.5(H)
本体質量 約4g 約11g 約2g 約5g 約5g
最低発注数量 2,000台
※1：標準仕様はMIFARE Classic 用コマンド非対応ですが、個別で対応可能です。
　　   型番の末尾「-MFC」 <対応規格> ISO15693、ISO14443TypeA
※2：標準仕様はILT非対応ですが、個別で対応可能です。※型番の末尾「-ILT」＜対応規格＞ISO15693、ISO/IEC18000-3 (Mode3)
※3：送信出力は電圧により変化します。
※4：DC+3.3V 駆動で使用する場合、使用するタグとの組み合わせにより読取性能の低下や読み抜けが生じる場合があるため、
　　  事前評価を実施いただき使用可否をご判断下さい。

組込み用 基板アンテナ製品

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

組込み用 アンテナ切替基板

※TR3XM-C106-2CHのみ接続可能です。
※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

組込み用 インターフェース基板

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

  • インターフェース
    基板接続ケーブル

    ※オプション品
    同軸ケーブル
    WIR43602E

アンテナケーブル

  • 同軸ケーブル

    1.5D-2V同軸線
    両端PHコネクタ
    同軸ケーブル
    TR3-AC-2A-＊M
    （3M、10M）

  • ツイストペア線

    ツイストペア線
    両端PHコネクタ
    ツイストペア線
    TR3-AC-1A-***
    ***：090、500(mm)

その他オプション

  •
    RS-232Cケーブル
    ケーブル・アダプタRS-232Cケーブル
    CB-232C-2
    USBケーブル
    ケーブル・アダプタUSBケーブル
    CB-USB-3
    ACアダプタ
    ケーブル・アダプタACアダプタ
    TR3-PWR-5V-2

アンテナアナライザ

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

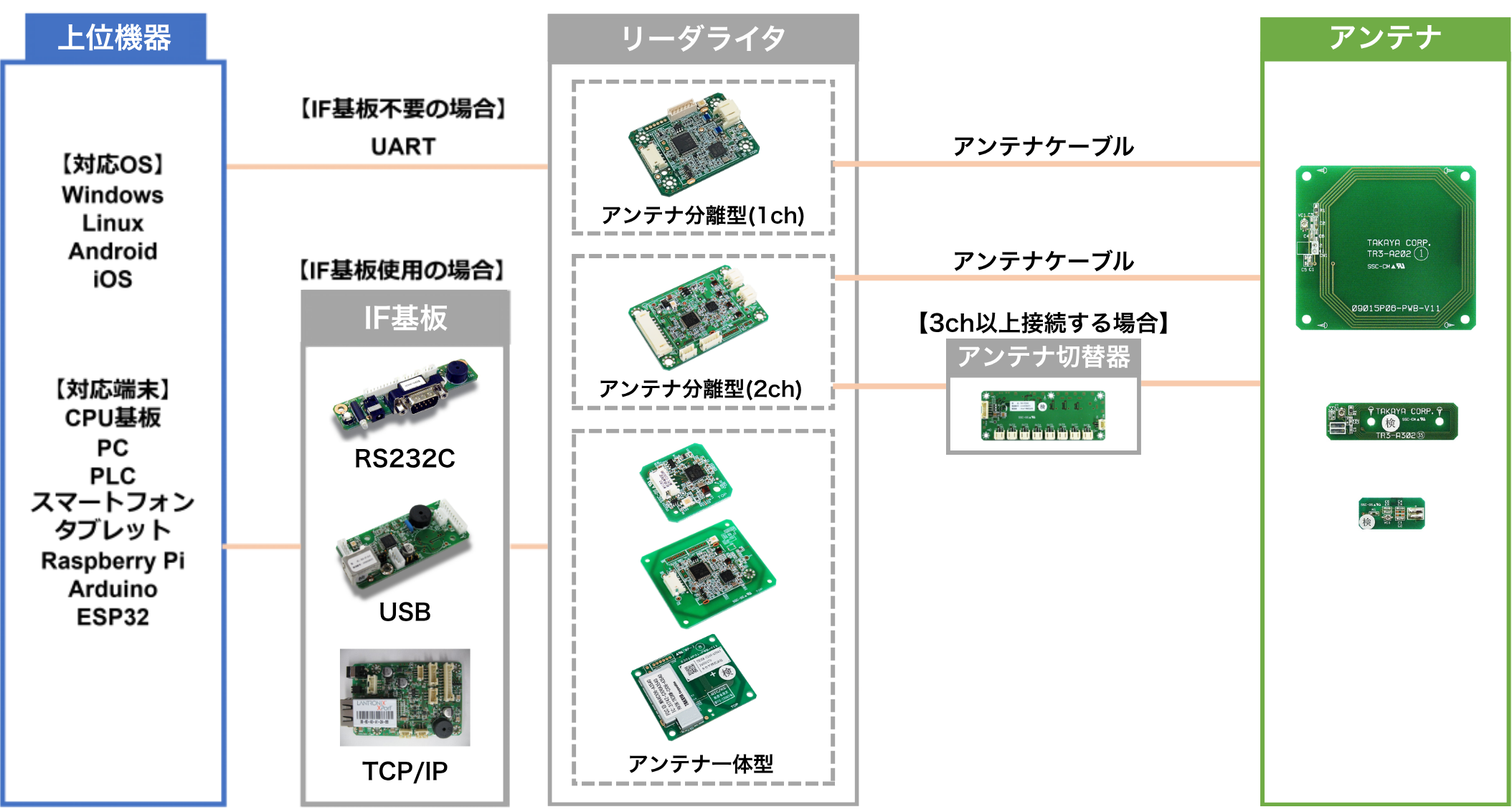

機器構成イメージ図

機器構成イメージ図
カスタム対応もできます。
