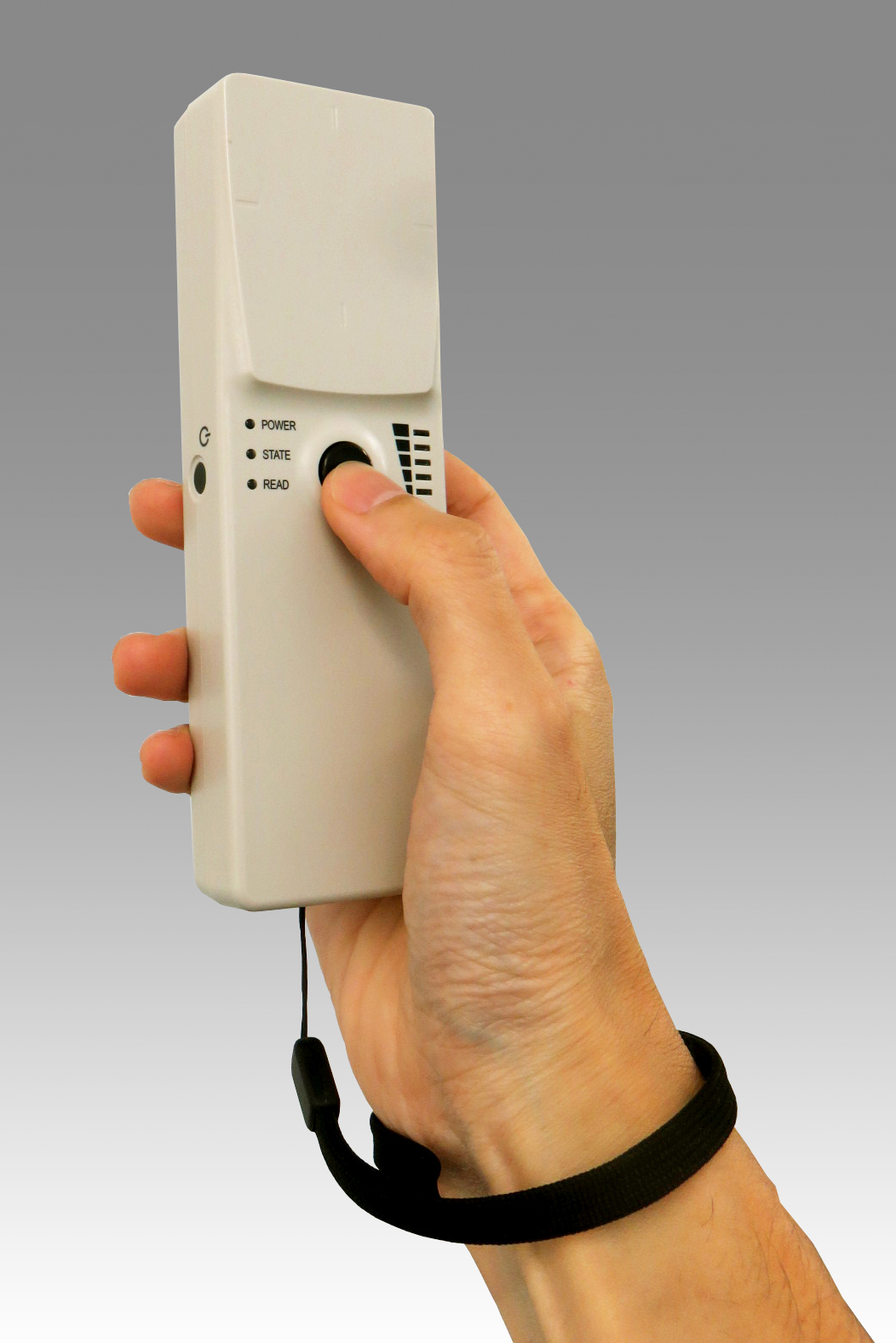

UHF帯 特定小電力 ハンディタイプ
UHF帯（920MHz）のハンディ型リーダライタです。
250mW出力･特定小電力無線局タイプのため、免許申請が不要なタイプです。
製品一覧
適合規格：ISO18000-63、GS1 EPCglobal Gen 2
アンテナ：内蔵
寸法（mm）：52(W)×160(D)×25(H) ※突起物はのぞく
質量（g） :約 165g（ストラップ含む）
アンテナ：内蔵
寸法（mm）：52(W)×160(D)×25(H) ※突起物はのぞく
質量（g） :約 165g（ストラップ含む）
特長
国際標準規格 ISO/IEC18000-63,GS1 EPCglobal Gen2に準拠
免許登録が不要な特定小電力無線局タイプ（出力250mW以下）
Bluetooth、WiFi、USB 通信搭載
上位OSを選ばず接続可能
iOSやAndroid、Windowsのタブレット、スマホ、PCに接続可能
小型・片手サイズ、軽量 165g
電波出力の増減ボタン付き
本体の出力増減ボタンにて出力調節が可能
最長交信距離3.5m
※使用するタグや周囲環境により異なります
iOSおよびAndroid用の無償サンプルプログラムあり
仕様詳細
| UTR-SHR201 | |
|---|---|
| 機能 | 電波出力可変（スイッチで増減切替え） ブザー、バイブレーション装備 スマホ取付用アタッチメント装着可 |
| 適合規格 | 電波法 規格番号：ARIB STD-T107 標準規格名：特定小電力無線局 920MHz 帯移動体識別用無線設備 工事設計認証番号：006-000973（型式名：UTR-S201-HR） 欧州 RoHS 指令（2002/95/EC）対応 |
| 周波数 | 916.8MHz ～ 923.2MHz（18 チャンネルから選択） 干渉防止用キャリアセンス機能有り |
| 送信出力 | 10 ～ 24dBm（1dB ステップ調整可能） （10mW ～ 250mW） |
| エアインターフェース規格 | ISO/IEC18000-63、GS1 EPCglobal Gen2 対応 |
| 動作確認済みタグ |
■Impinj 社製 Monza シリーズ
Monza3, Monza4QT, Monza4E, Monza4D, Monza4i, Monza5, MonzaR6, MonzaR6-P ■NXP 社製 UCODE シリーズ
G2iM+, G2iL, G2iL+, G2XM, G2XL, UCODE 7, UCODE 7m, UCODE 8, UCODE 8m ■Alien 社製
Higgs3, Higgs4, HiggsEC ■FUJITSU 社製
MB97R8050 |
| データ転送速度 | 本体→RF タグ：26.7 ～ 40kbps RF タグ→本体：62.5kbps |
| 変調方式 | 本体→RF タグ：PR-ASK 変調度 80 ～ 100％ RF タグ→本体：ASK, PSK |
| 最大交信距離 | 3.5m（SMARTRAC 社製 DogBone3004005 使用時の参考値） |
| アンチコリジョン | 対応 |
| 動作温度 | 0 ～ 40℃ （電池の充放電時の環境を含む） |
| 動作湿度 | 35 ～ 80%RH（結露なきこと） |
| コネクタ | USB |
| ホスト I/F | USB2.0/1.1、Bluetooth4.2+EDR、無線 LAN |
| 電源 | バッテリー：2,835mAh リチウムイオン電池 本体消費電流：typ. 400mA 送信停止時の消費電流：typ. 170mA 本体消費電力：最大約 3W |
| 稼働時間 | 稼働時間：約 8 時間（Bluetooth/Wi-Fi 通信） Ta=25℃初期の満充電時に待機 15 秒、照射 15 秒で連続動作させた場合の稼働時間、使用環境により変動します |
| 本体寸法 | 52(W)×160(D)×25(H)mm ※突起物はのぞく |
| 本体質量 | 約 165g（ストラップ含む） |
| 本体落下強度 | 高さ1.2m 6 面×各 5 回（コンクリート床） ※常温での試験値であり、保証値ではありません |
| 付属品 | USB ケーブル 1 本、ハンディストラップ 1 本 |
| 価格 | オープン価格 |
通信プロトコル説明書はこちらから
コマンド/レスポンスのフォーマットを定めた「通信プロトコル説明書」を無償公開しています。通信プロトコルに従ってデータの送受信を行うソフトを開発します。
