UHF帯 アンテナ製品
UHF帯（920MHz）の弊社製リーダライタと接続する各種アンテナ製品です。
直線偏波方式、円偏波方式、カウンター用途など国内技適取得済みのアンテナ各種をラインナップしています。
UHF帯アンテナ対応表
製品一覧

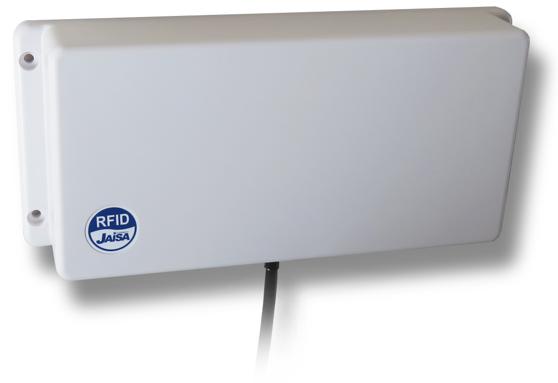

UTR-UA1709-1

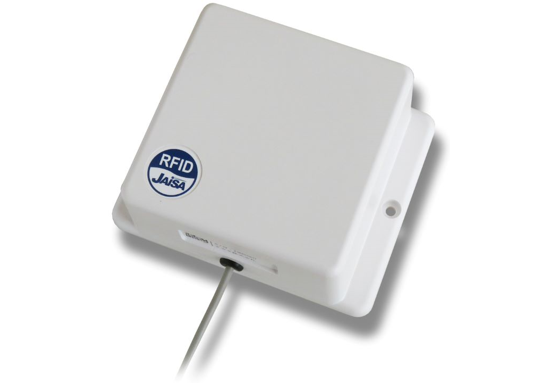

UTR-UA0808-1※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。

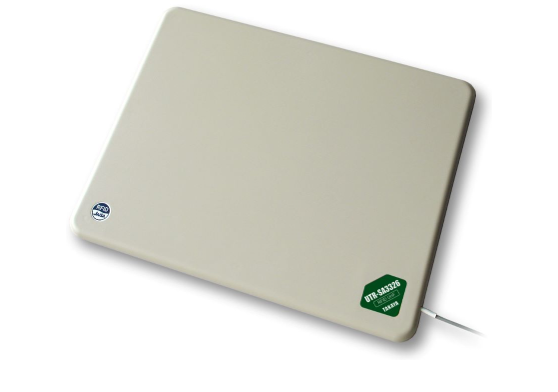

| UTR-SA3326 | UTR-UA1709-1 | UTR-UA0808-1 | ||
|---|---|---|---|---|
| 対応リーダ | 特定小電力（送信出力250mW以下）：UTR-SUN02-4CH、UTR-SUN02-8CH、UTR-S201 高出力（送信出力1W以下）：UTRX-LUN01AS-8CH |
|||
| 寸法（mm） | 326(W)×256(D)×10(H) | 190(W)×86(D)×35(H) | 100(W)×80(D)×43.5(H) | |
| 偏波方式 | 円偏波 | 直線偏波 | 円偏波 | |
| 最大利得 | -6.5dBi | 3dBi | 0dBi（換算値） | |
| 半値角 | _ | 水平 70° 垂直 135° |
水平 100° 垂直 180° |
|
| アンテナケーブル | 線種：1.5D-2V 長さ：約2m コネクタ：SMA(P) |
線種：RG-58A/U 長さ：約5.3m コネクタ：SMA(P) |
線種：1.5D-2V 長さ：約0.5m コネクタ：SMA(P) |
|
| RG58ケーブル長 | 特定小電力 | 制約なし | 制約なし ※付属ケーブルの使用が必須 |
制約なし |
| 高出力 | 制約なし | 制約なし | 制約なし | |
ケーブル長を延長してご使用したい場合は、別途、延長ケーブルもございます。
ただし、延長ケーブル1m辺り、アンテナ利得は約0.5dB減衰します。
ただし、延長ケーブル1m辺り、アンテナ利得は約0.5dB減衰します。
※株式会社サイレンスネットのサイトはこちらです。
-
A1001磁界式近接読取 -
A1130磁界式近接読取 -
A5020汎用・円偏波 -
A5010汎用・円偏波
-
A6034ゲート用 -
A6590C棚、マット用 -
A7040棚、キャビネット用
| A1001 | A1130 | A5020 | A5010 | A6034 | A6590C | A7040 | ||
|---|---|---|---|---|---|---|---|---|
| 対応リーダ | 特定小電力（送信出力250mW以下）：UTR-SUN02-4CH、UTR-SUN02-8CH、UTR-S201 高出力（送信出力1W以下）：UTRX-LUN01AS-8CH |
|||||||
| 寸法（mm） | 82(W) × 82(D) × 9.5(H) |
300(W) × 300(D) × 8.6(H) |
150(W) × 150(D) × 14(H) |
250(W) × 250(D) × 14(H) |
747(W) × 314(D) × 12(H) |
915(W) × 305(D) × 8(H) |
400(W) × 250(D) × 8(H) |
|
| 偏波方式 | 磁界型 | 磁界型 | 円偏波 | 円偏波 | 円偏波 | 円偏波 | 直線偏波 | |
| 最大利得 | -20dBi | -15dBi | 2.5dBi | 5.0dBi | 6.0dBi | 6.0dBi | 7.5dBi | |
| 半値角 | ー | ー | 水平 105° 垂直 105° |
水平 68° 垂直 68° |
水平 81° 垂直 25° |
XZ 80° YZ 20° |
水平 45° 垂直 80° |
|
| アンテナケーブル | 付属なし （別途必要） |
付属なし （別途必要） |
付属なし （別途必要） |
付属なし （別途必要） |
付属なし （別途必要） |
付属なし （別途必要） |
付属なし （別途必要） |
|
| RG58ケーブル長 | 特定小電力 | 制約なし | 制約なし | 制約なし | 4m以上 | 6m以上 | 6m以上 | 9m以上 |
| 高出力 | 制約なし | 制約なし | 制約なし | 制約なし | 制約なし | 制約なし | 3m以上 | |
-
FSP9203直交直線偏波 (2偏波)
| FSP9203 | ||
|---|---|---|
| 対応リーダ | 特定小電力（送信出力250mW以下）： UTR-SUN02-4CH、UTR-SUN02-8CH、UTR-S201 高出力（送信出力1W以下）：UTRX-LUN01AS-8CH |
|
| 寸法（mm） | 255(W)×262(D)×20(H) | |
| 偏波方式 | 直交直線偏波 | |
| 最大利得 | 3dBi以下 | |
| 半値角 | 約55° | |
| アンテナケーブル | 付属なし （別途必要） ※アンテナケーブルは2本必要です |
|
| RG58ケーブル長 | 特定小電力 | 制約なし |
| 高出力 | 制約なし | |
オプション品
-

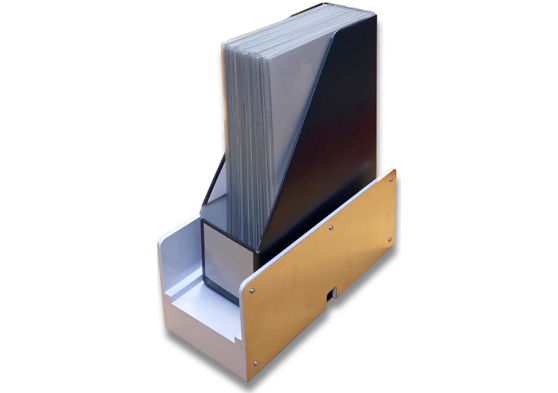

書類管理用アタッチメント
書類管理用アタッチメント
UTR-UA1709-OPT1
※UTR-UA1709-1のオプション品 -
RG58延長ケーブル・延長1m：型番 WIR41272E
・延長3m：UTR-RG58-3M-SMA-SMAJ
・延長4m：UTR-RG58-4M-SMA-SMAJ
・延長7m：TR3-AC2S-2D-7M(J)
・延長8m：TR3-AC2S-2D-8M(J)
※ケーブル長を延長してご使用する場合のオプション品です。ただし、延長ケーブル1m辺り、アンテナ利得は約0.5dB減衰します。 -

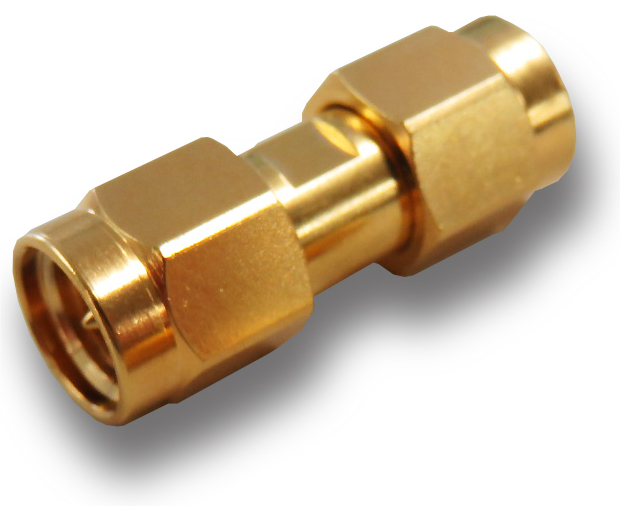

RG5変換アダプタ
会員限定ダウンロード
RFIDリーダライタやソフトウェアなど、当社製品の技術資料がこちらから無料でダウンロードいただけます。 技術資料をダウンロードするには、会員登録が必要です。
会員限定ダウンロード資料
| 関連資料 | 交信距離表 |
|---|
