HF帯自律型リーダ（タッチパネル付）

本製品はIoTエッジデバイスとして活用可能な実績収集用HF帯RFIDリーダです。
社内または外部ネットワークに接続することで、読み取ったRF タグ /IC カードのデータを MQTT Brokerへ送信することができます。ネットワークへの接続は、有線 LAN もしくは無線LAN(2.4GHz)での接続が可能です。
本製品は、あらかじめ設定された仕様で自律的に読み取りをおこないます。また、そのため、本製品を制御するためのアプリケーションを開発することなく使用することができ、システムの開発費抑制、導入までの期間短縮が可能です。

製品一覧

ショートレンジ　自律型リーダ（タッチパネル付）

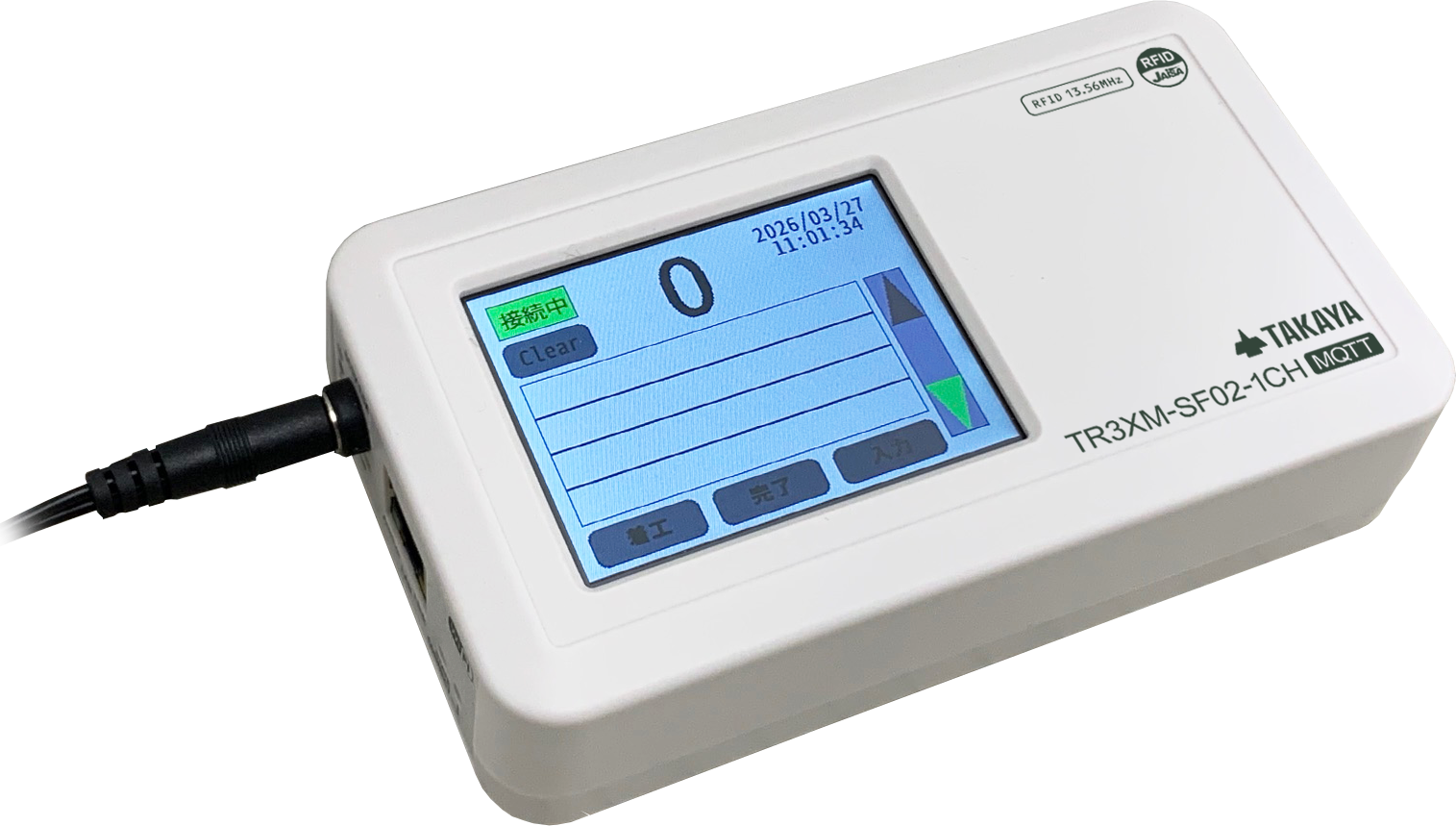

TR3XM-SF02-1CH-MQTT
ホストI/F：
有線LAN、無線LAN (2.4GHz)

※ 取扱説明書・仕様書のダウンロードには、会員登録が必要です。
エアインターフェース規格： ISO/IEC15693、ISO/IEC18000-3(Mode1)、ISO14443TypeA、　　　　　　　　　　　　　
　　　　　　　　　　　　　 ISO/IEC18092(212kbps,Passive Mode)、ISO/IEC18000-3(Mode3)

アンテナ：外付1CH
寸法（mm）：135(W)×76(D)×35(H)

特長

2.8インチ液晶タッチパネル付で「読む」「見る」「送る」を1台で実現

IoTエッジデバイスの1つとしてRFIDを簡単に導入可能

自律型リーダのためPC制御やソフト開発が不要

RFIDリーダの二度読み禁止機能で、読み取りデータの送信頻度をタグのIN/OUTの状態変化時のみとする事が可能

MQTT通信対応でRFIDの読み取りデータをクラウドへ送信

HF帯（13.56MHz）マルチプロトコル対応

　　国際標準規格 ISO/IEC15693およびISO/IEC14443 TypeA, ISO/IEC18092に準拠

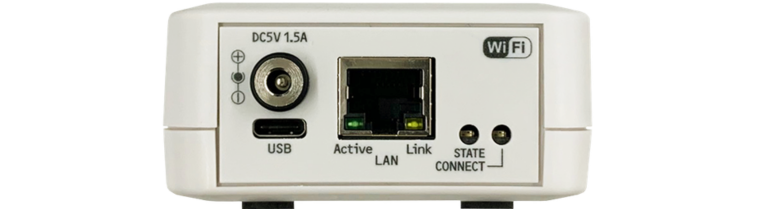

通信は有線LAN, 無線LAN（2.4GHz）より選択可

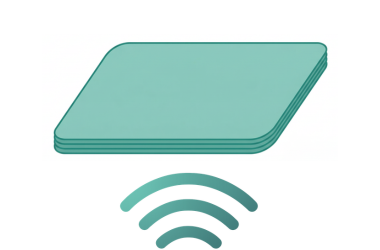

RFタグを積層読取り

最大20 枚までRF タグを積層状態で読取りできます。例えば、カンバンカードにRFタグを貼付し、積み重ねたまま読取ることで、仕掛品の管理や工程進捗のリアルタイム把握が可能となります。

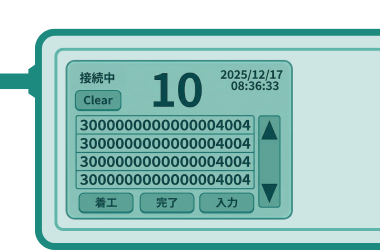

読取り枚数を可視化

現場でRF タグの読取枚数を画面に表示することで、リアルタイムに読取状況を確認できます。これによりデータの収集漏れや作業者のオペレーションミスを防止します。

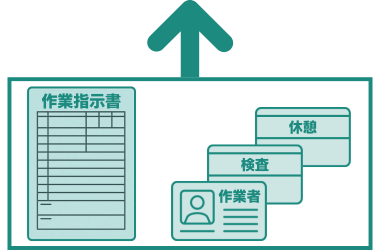

実績をまとめて送信

複数のRF タグデータを一括送信することで、「誰が」「いつ」「何を」といった情報を効率的に管理できます。この機能により、データ整理がスムーズになり、複合的なデータ活用が簡単になります。

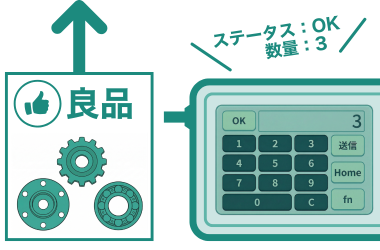

製造数を送信

タッチ操作で簡単に数量情報を入力・送信できます。これにより、作業指示書に基づく製造数の実績データ連携がスムーズになります。

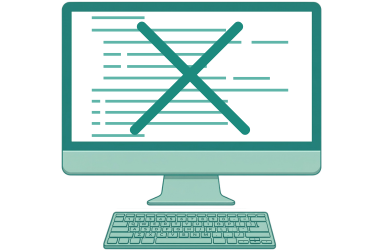

制御用ソフト開発不要

自律型RFIDリーダのため、PC制御やソフトウェア開発を必要とせず、現場への導入ハードルを低減します。

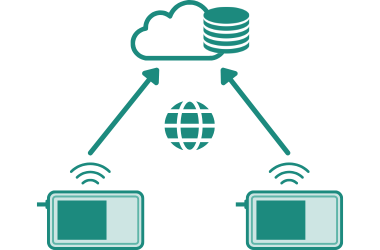

IoTエッジデバイス

インターネットに接続するだけで、ICタグの読取りデータをクラウド上へ直接蓄積。現場データが即、分析基盤となります。

利用シーン

作業実績収集

各種RF タグを置く・外すの運用だけで「いつ」「誰が」「何を」といった作業実績を自動で収集できます。端末は社員証（MIFARE、Felica など）も読み取り可能です。

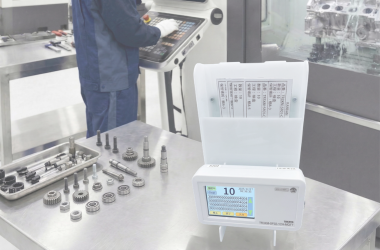

工程進捗管理

指示書とRF タグを紐付け、工程投入時に読むだけで仕掛品の進捗状況を見える化できます。

仕掛品の数量把握

カンバンカードにRF タグを貼付しポストに溜まったカンバンカードを読み取ることで、遠隔で仕掛品の数量を把握できます。

外付アンテナ

基板アンテナ

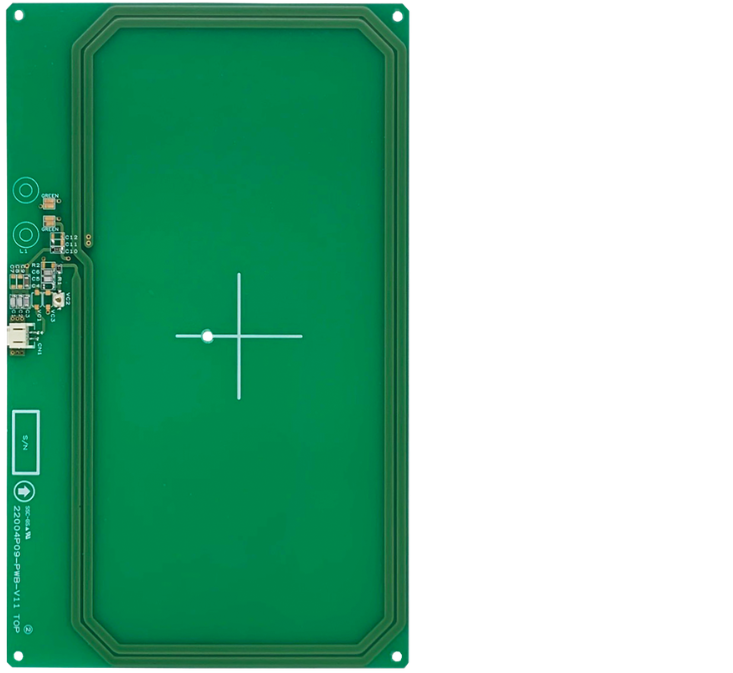

215×130mm

TR3-A2111
- 仕様書

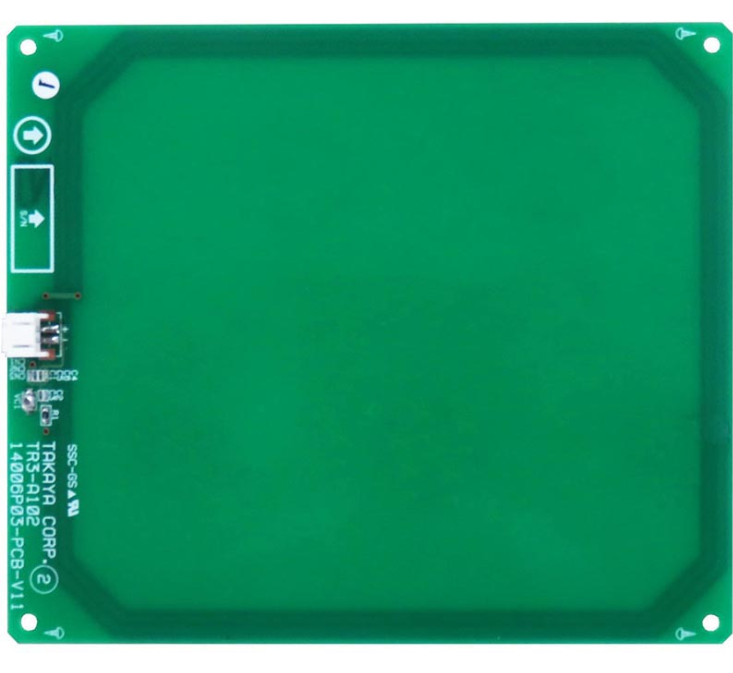

115×135mm

TR3-A102
- 仕様書
60×65mm

TR3-A202
- 仕様書
取扱説明書取扱説明書

仕様詳細

	TR3XM-SF02-1CH-MQTT
ホストインターフェース	有線LAN、無線LAN (2.4GHz)
周波数	13.56MHz
電波法	総務省型式指定　第FC-24001号
送信出力	エアインターフェース規格	送信出力
	ISO/IEC15693、ISO/IEC18000-3(Mode1) ISO/IEC14443 Type A ISO/IEC18092 (212kbps,Passive Mode) ISO/IEC18000-3(Mode3)	125mW ± 30% （Ta=25℃、VCC=5.0V ※2）
	ISO/IEC14443 Type B	250mW ± 30% （Ta=25℃、VCC=5.0V ※2）
交信距離	エアインターフェース規格	最大交信距離
	ISO/IEC15693 ISO/IEC18000-3(Mode1)	約14cm 使用アンテナ：TR3-A202 使用タグ：TI 社製 RI-TH1-CB1A-00 （Tag-it HF-I Plus）
	ISO/IEC14443 TypeA	約12cm 使用アンテナ：TR3-A202 使用タグ：UPM 社製MUL5080C1 （MIFARE Ultralight）
	ISO/IEC14443 TypeB	約 2.5cm 使用アンテナ：TR3-A202 使用タグ：SHARP 製 (ISO/IEC14443 TypeB カードサイズ)
	ISO/IEC18092 (212kbps, Passive Mode)	約7.5cm 使用アンテナ：TR3-A202 使用タグ：SAG 社製 ISO Card （FeliCa Lite-S）
	ISO/IEC18000-3(Mode3)	約2.5cm 使用アンテナ：TR3-A202 使用タグ：SMARTRAC 社製Block （ICODE ILT-M）
	（注）アンテナ、カードサイズタグ、自由空間の場合の参考値です。　　　交信距離は使用タグ以外に周辺金属やノイズ、電源、温度などの使用環境によっても異なります。
アンチコリジョン	対応（注）ISO/IEC15693 　　　　　 ISO/IEC18000-3(Mode1) 　　　　　　　　　　 ISO/IEC18000-3(Mode3)
動作確認済みタグ	エアインターフェース規格	動作確認済みタグ
	ISO/IEC15693 ISO/IEC18000-3(Mode1)	・Tag-it HF-I（Plus、Standard、Pro）・ICODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、　SLIX-L、SLIX2）・my-d02p、my-d10p ・MB89R118C、MB89R119B、MB89R112 ・M24LR04E-R、M24LR16E-R、M24LR64E-R ・ST25DV04K、ST25DV16K、ST25DV64K ・NTAG5
	ISO/IEC14443 TypeA	・MIFARE Ultralight ・MIFARE Ultralight EV1 ・MIFARE Classic（注1）・MIFARE DESFire（注1）・my-d move ・NTAG203、NTAG213/215/216、NTAG213TT ・SIC43NT ・NFC Forum Type2 Tag（注2）
	ISO/IEC14443 TypeB	・SHARP 製 ISO/IEC14443 TypeB カードサイズ
	ISO/IEC18092 (212kbps, Passive Mode)	・FeliCa（注2）・FeliCa Lite ・FeliCa Lite-S ・NFC Forum Type3 Tag（注2）
	ISO/IEC18000-3(Mode3)	・ICODE ILT-M
	（注1）UIDの読み取りのみ対応（注2）セキュリティ機能には非対応
接続可能アンテナ	TR3-A2111、TR3-A102、TR3-A202、TR3-A302、TR3-401
動作温度	0～40℃
動作湿度	30～80％RH（結露なきこと）
寸法（突起物はのぞく）	135（W）×76（D）×35（H）mm
質量	約225g
液晶ディスプレイ	■画面サイズ　2.8inch ■解像度　240(RGB)×320ピクセル ■色　262K色 ■バックライト　LED ■タッチパネル　抵抗膜方式（感圧式）
標準価格	オープン価格
