HF帯 ロングレンジ 1W出力
HF帯（13.56MHz）のロングレンジ出力（1W）のリーダライタです。
最大交信距離は約60cmです。
製品一覧
1Wロングレンジ出力リーダライタ
エアインターフェース規格： ISO/IEC15693、ISO/IEC18000-3(Mode1）
アンテナ：外付型
寸法（mm）：130(W)×180(D)×36(H)

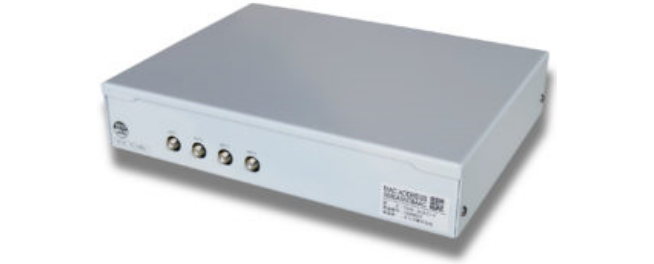

1Wロングレンジ出力リーダライタ（4chタイプ）
エアインターフェース規格： ISO/IEC15693、ISO/IEC18000-3(Mode1）
アンテナ：外付型
寸法（mm）：225.5(W)×172(D)×44(H)
アンテナ：外付型
寸法（mm）：225.5(W)×172(D)×44(H)
特長
国際標準規格 ISO/IEC15693に準拠
RS232C、USB、TCP/IP接続タイプをラインナップ
アンテナ外付け型
ハンドヘルド型アンテナ、シート型アンテナなどの様々なアンテナと組み合わせて使用可能
アンテナ接続1ch、または4ch
接続するアンテナ数に合わせて、アンテナ接続1ch品と4ch品をラインナップ
仕様詳細
1Wロングレンジ出力リーダライタ
| TR3X-LDU01 | TR3X-LN01 | |
|---|---|---|
| ホストインターフェース | RS-232C、USB | TCP/IP |
| 周波数 | 13.56MHz | |
| 電波法 | 総務省 型式指定 第FC-16002号 | |
| 送信出力 | 1W±20% | |
| 交信距離 | 最大62cm（TR3-LA101接続時） （SMARTRAC社製 I CODE SLIX ラベル SC3001922-HF-R100-2使用時参考値） 注）使用環境、使用アンテナ、使用タグにより異なります |
|
| アンチコリジョン | 対応 | |
| 動作確認済みタグ | ・Tag-it HF-I（Plus、Standard、Pro） ・I CODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2） ・my-d（SRF55V10P、SRF55V02P、SRF55V01P my-d light） ・MB89R118C、MB89R119B、MB89R112A/B ・M24LR04E-R、M24LR16E-R、M24LR64E-R、LRIS64K |
|
| 接続可能アンテナ | TR3-LA101、TR3-LA201、TR3-LA7412 TR3-SA102、TR3-SA102M TR3-HA101A、TR3-HA201A、TR3-HA301A TR3-LA1818、TR3-WA103 |
|
| 動作温度 | 0～40℃ | |
| 動作湿度 | 30～80％RH（結露なきこと） | |
| 寸法（突起物はのぞく） | 130（W）×180（D）×36（H）mm | |
| 標準価格 | オープン価格 | |
1Wロングレンジ出力リーダライタ（4chタイプ）
| TR3X-LDUN01-4 | |
|---|---|
| ホストインターフェース | RS-232C、USB、TCP/IP |
| 周波数 | 13.56MHz |
| 電波法 | 総務省 型式指定 第FC-16002号 |
| 送信出力 | 1W±20% |
| 交信距離 | 最大62cm（TR3-LA101接続時） （SMARTRAC社製 I CODE SLIX ラベル SC3001922-HF-R100-2使用時参考値） 注）使用環境、使用アンテナ、使用タグにより異なります |
| アンチコリジョン | 対応 |
| 動作確認済みタグ | ・Tag-it HF-I（Plus、Standard、Pro） ・I CODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2） ・my-d（SRF55V10P、SRF55V02P、SRF55V01P my-d light） ・MB89R118C、MB89R119B、MB89R112A/B ・M24LR04E-R、M24LR16E-R、M24LR64E-R、LRIS64K |
| 接続可能アンテナ | TR3-LA101、TR3-LA201、TR3-LA7412 TR3-SA102、TR3-SA102M TR3-HA101A、TR3-HA201A、TR3-HA301A TR3-LA1818、TR3-WA103 |
| 動作温度 | 0～40℃ |
| 動作湿度 | 30～80％RH（結露なきこと） |
| 寸法（突起物はのぞく） | 225.5（W）×172（D）×44（H）mm |
| 標準価格 | オープン価格 |
アンテナ・オプションケーブル 組み合わせ
1Wロングレンジ出力リーダライタ
| アンテナ型番 | ケーブル3mで使用 | ケーブル10mで使用 |
|---|---|---|
| TR3-LA101 TR3-LA201 TR3-LA7412 TR3-LA1818 TR3-WA103 |
〇本体ケーブル（3m) |
〇本体ケーブル（3m) ＋ ▲TR3-AC2S-2D-7M(J) |
| TR3-SA102 TR3-SA102M |
〇本体ケーブル（2m) ＋ 〇TR3-AC2S-2A-1M(J) |
〇本体ケーブル（2m) ＋ ▲TR3-AC2S-2D-8M(J) |
| TR3-HA101A TR3-HA201A TR3-HA301A |
〇TR3-AC2S-2D-3M |
▲TR3-AC2-2D-10M |
リーダライタおよびアンテナの性能を最大限に発揮するために、ケーブル長が3mもしくは10mとなる
組み合わせでの使用を推奨します。
通信プロトコル説明書はこちらから
コマンド/レスポンスのフォーマットを定めた「通信プロトコル説明書」を無償公開しています。通信プロトコルに従ってデータの送受信を行うソフトを開発します。
ソフトウェア製品はこちらから
弊社RFIDリーダライタ用のソフトウェアです。無償のデモアプリやソフト開発用SDK、または、そのままご利用頂けるパッケージ製品がございます。
会員限定ダウンロード
RFIDリーダライタやソフトウェアなど、当社製品の技術資料がこちらから無料でダウンロードいただけます。
技術資料をダウンロードするには、会員登録が必要です。
会員限定ダウンロード資料
| 技術資料 | TR3シリーズ 導入ガイド TR3シリーズ 交信距離 TR3Xシリーズ ロングレンジ カードサイズ 読取範囲 TR3Xシリーズ ロングレンジ MiniTrack 読取範囲 TR3Xシリーズ ロングレンジ MiniBlock 読取範囲 TR3X ロングレンジ 周囲環境による影響 |
|---|---|
| 関連資料 | ロングレンジ TR3／TR3Xシリーズの比較 ロングレンジ EEPROM 設定 引き継ぎの方法 TR3シリーズリーダライタ 制御用ソフト開発方法※TR3X-LN01、TR3X-LDUN01-4のみ LANインターフェース 取扱説明書 IPアドレス 初期化方法 |
