HF帯 ショートレンジ 200mW出力

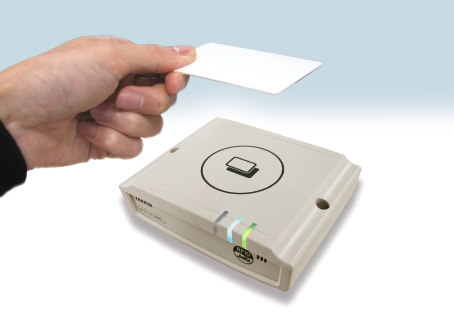

HF帯(13.56MHz)のアンテナ内蔵型のリーダライタです。
交信距離は0~10cm程度でご利用いただけます。

製品一覧
NFCタグ対応 アンテナ内蔵型リーダライタ
-
TR3XM-SD01ホストI/F:RS-232C
-
TR3XM-SU01ホストI/F:USB
-
TR3XM-SN02ホストI/F:TCP/IP
エアインターフェース規格: ISO/IEC15693、ISO/IEC18000-3(Mode1)、ISO14443TypeA、
ISO/IEC18092(212kbps,Passive Mode)
寸法(mm):140(W)×110(D)×38.5(H)
特長
HF帯(13.56MHz)マルチプロトコル対応
国際標準規格 ISO/IEC15693およびISO/IEC14443 TypeA, ISO/IEC18092に準拠
※国際標準規格 ISO/IEC14443 TypeBは特注対応
RS232C、USB、TCP/IP接続タイプをラインナップ
設置場所を選ばず、スチール製デスクの上でも使用可能
ブザー音および3色LED付き
据置き、またはネジ取付けが可能
中国電波法対応品もラインナップ
仕様詳細
TR3XM-SD01 | TR3XM-SU01 | TR3XM-SN02 | |
---|---|---|---|
ホストインターフェース | RS-232C | USB | TCP/IP |
周波数 | 13.56MHz | ||
電波法 | 総務省 型式指定 第FC-10002号 | ||
送信出力 | 200mW±20% | ||
交信距離 | エアインターフェース規格 | 最大交信距離 | |
ISO/IEC15693 ISO/IEC18000-3(Mode1) |
10cm (TI製 Tag-it HF-I RI-TH1-CB1A-00使用時参考値) |
||
ISO/IEC14443 TypeA | 4cm (UPM製 MIFARE Ultralight MUL5080C1使用時参考値) |
||
ISO/IEC18092 (212kbps, Passive Mode) |
4cm (SAG製 FeliCa Lite ISO Card使用時参考値) |
||
(注)カードサイズタグ、自由空間の場合の参考値です | |||
アンチコリジョン | 対応 (注)ISO/IEC15693のみ | ||
動作確認済みタグ | エアインターフェース規格 | 動作確認済みタグ | |
ISO/IEC15693 ISO/IEC18000-3(Mode1) |
・Tag-it HF-I(Plus、Standard、Pro) ・I CODE SLI(SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2) ・my-d ・MB89R118 ・M24LR64-R、LRIS64K、M24LR16E-R |
||
ISO/IEC14443 TypeA | ・MIFARE Ultralight ・MIFARE Classic(注1) ・MIFARE DESFire(注1) ・my-d move ・NFC Forum Type2 Tag(注2) |
||
ISO/IEC18092 (212kbps, Passive Mode) |
・FeliCa(注2) ・FeliCa Lite ・NFC Forum Type3 Tag(注2) |
||
(注1)UIDの読み取りのみ対応 (注2)セキュリティ機能には非対応 |
|||
動作温度 | 0~40℃ | 0~55℃ | 0~40℃ |
動作湿度 | 30~80%RH(結露なきこと) | ||
寸法(突起物はのぞく) | 140(W)×110(D)×38.5(H)mm | ||
標準価格 | オープン価格 |
通信プロトコル説明書はこちらから
コマンド/レスポンスのフォーマットを定めた「通信プロトコル説明書」を無償公開しています。通信プロトコルに従ってデータの送受信を行うソフトを開発します。
ソフトウェア製品はこちらから
弊社RFIDリーダライタ用のソフトウェアです。無償のデモアプリやソフト開発用SDK、または、そのままご利用頂けるパッケージ製品がございます。
会員限定ダウンロード
RFIDリーダライタやソフトウェアなど、当社製品の技術資料がこちらから無料でダウンロードいただけます。
技術資料をダウンロードするには、会員登録が必要です。
会員限定ダウンロード資料
技術資料 | TR3シリーズ 導入ガイド TR3シリーズ 交信距離 TR3シリーズ 読取範囲 TR3XMシリーズショートレンジコインタイプ 読取範囲 TR3-C202/TR3XMシリーズ コマンド処理時間 |
---|---|
関連資料 | TR3シリーズ ショートレンジとTR3XMシリーズの比較 TR3シリーズリーダライタ 制御用ソフト開発方法※TR3XM-SN02のみ LANインターフェース 取扱説明書 IPアドレス 初期化方法 |
