HF帯 ミドルレンジ 300mW出力
HF帯（13.56MHz）のミドルレンジ出力（300mW）のリーダライタです。
交信距離は20~30cm程度でご利用いただけます。
製品一覧
-

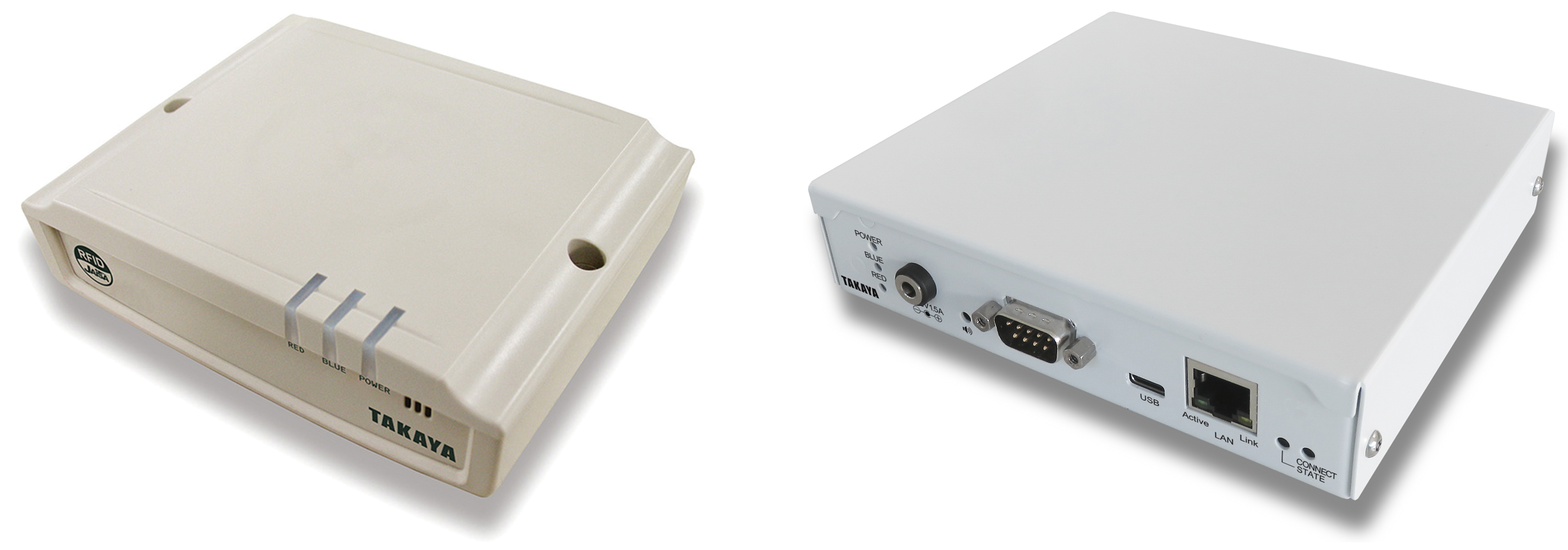

TR3X-MD01ホストI/F：RS-232C -
TR3X-MU01ホストI/F：USB -
TR3X-MN01ホストI/F：TCP/IP
エアインターフェース規格：ISO/IEC15693、ISO/IEC18000-3(Mode1)、ISO/IEC18000-3(Mode3)
アンテナ：外付型
寸法（mm）：140(W)×110(D)×38.5(H)
アンテナ：外付型
寸法（mm）：140(W)×110(D)×38.5(H)
-

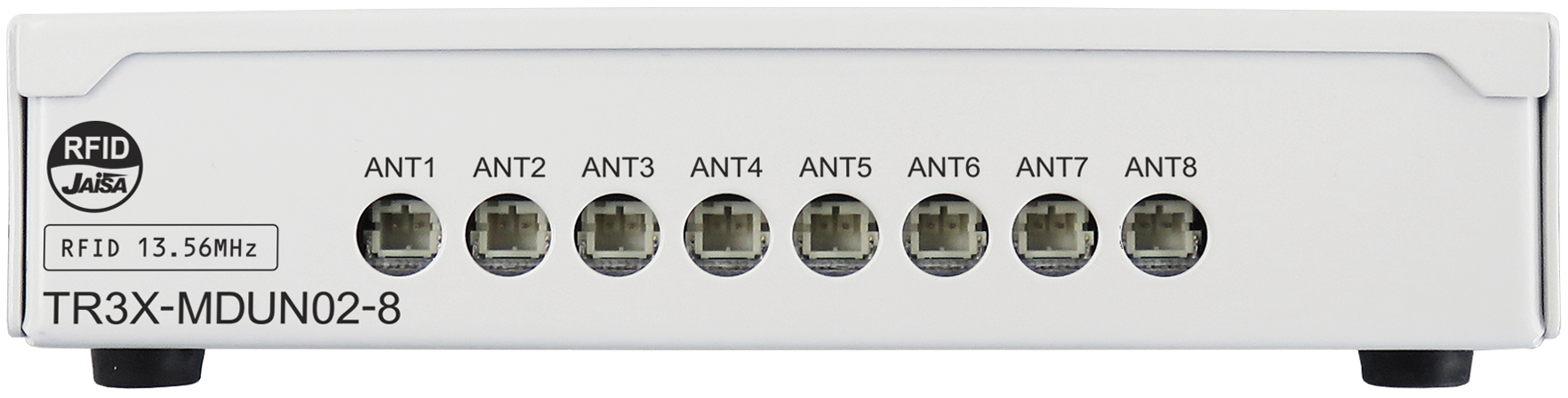

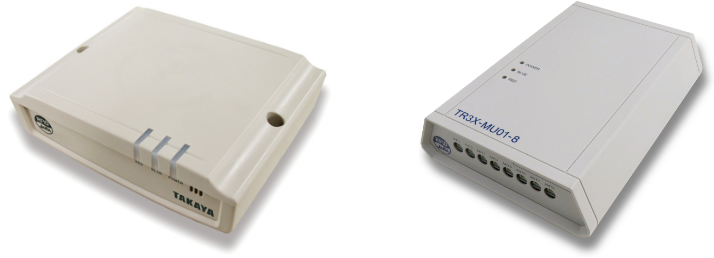

TR3X-MD01-8ホストI/F：RS-232C -
TR3X-MU01-8ホストI/F：USB -
TR3X-MN01-8ホストI/F：TCP/IP
エアインターフェース規格：ISO/IEC15693、ISO/IEC18000-3(Mode1)、ISO/IEC18000-3(Mode3)
アンテナ：外付型
寸法（mm）：129.5(W)×180(D)×40(H)
アンテナ：外付型
寸法（mm）：129.5(W)×180(D)×40(H)
特長
国際標準規格 ISO/IEC15693に準拠
RS232C、USB、TCP/IP接続タイプをラインナップ
アンテナ外付け型
ハンドヘルド型アンテナ、シート型アンテナ、基板アンテナなどの様々なアンテナと組み合わせて
使用可能
アンテナ接続1ch、または8ch
接続するアンテナ数に合わせて、アンテナ接続1ch品と8ch品をラインナップ
出力調整が可能
必要な交信距離に合わせて、出力設定を300mW/100mWの2種より選択可能
I CODE ILTタグ対応
積層一括読み取り向きのI code ILTタグにも対応
関連アンテナ製品
仕様詳細
ミドルレンジ出力リーダライタ
| TR3X-MD01 | TR3X-MU01 | TR3X-MN01 | |
|---|---|---|---|
| ホストインターフェース | RS-232C | USB | TCP/IP |
| 周波数 | 13.56MHz | ||
| 電波法 | 総務省 型式指定 第FC-17003号 | ||
| 送信出力 | 300mW±20％/100mW±30% *工場出荷時は300mW（設定により変更可能） |
||
| 交信距離 | 最大40cm以上（TR3-SA102接続時） （SMARTRAC 社製 I CODE SLIX ラベル使用時参考値） 注）使用環境、使用アンテナ、使用タグにより異なります |
||
| アンチコリジョン | 対応 | ||
| 動作確認済みタグ | ISO/IEC15693、ISO/IEC18000-3(Mode1）準拠 ・Tag-it HF-I（Plus、Standard、Pro） ・I CODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2） ・my-d（SRF55V10P、SRF55V02P、SRF55V01P my-d light） ・MB89R118C、MB89R119B、MB89R112A/B ・M24LR04E-R、M24LR16E-R、M24LR64E-R、LRIS64K ISO/IEC18000-3(Mode3)準拠 ・ICODE ILT-M |
||
| 接続可能アンテナ | TR3-A102、TR3-A202、TR3-A302、TR3-401 TR3-SA102、TR3-SA102M TR3-HA101A、TR3-HA201A、TR3-HA301A TR3-SA1015、TR3-PA001 |
||
| 動作温度 | 0～40℃ | 0～55℃ | 0～40℃ |
| 動作湿度 | 30～80％RH（結露なきこと） | ||
| 寸法（突起物はのぞく） | 140（W）×110（D）×38.5（H）mm | ||
| 標準価格 | オープン価格 | ||
ミドルレンジ出力リーダライタ（アンテナ8chタイプ）
| TR3X-MD01-8 | TR3X-MU01-8 | TR3X-MN01-8 | |
|---|---|---|---|
| ホストインターフェース | RS-232C | USB | TCP/IP |
| 周波数 | 13.56MHz | ||
| 電波法 | 総務省 型式指定 第FC-17003号 | ||
| 送信出力 | 300mW±20％/100mW±30% *工場出荷時は300mW（設定により変更可能） |
||
| 交信距離 | 最大40cm以上（TR3-SA102接続時） （SMARTRAC 社製 I CODE SLIX ラベル使用時参考値） 注）使用環境、使用アンテナ、使用タグにより異なります |
||
| アンチコリジョン | 対応 | ||
| 動作確認済みタグ | ISO/IEC15693、ISO/IEC18000-3(Mode1）準拠 ・Tag-it HF-I（Plus、Standard、Pro） ・I CODE SLI（SLI、SLI-S、SLI-L、SLIX、SLIX-S、SLIX2） ・my-d（SRF55V10P、SRF55V02P、SRF55V01P my-d light） ・MB89R118C、MB89R119B、MB89R112A/B ・M24LR04E-R、M24LR16E-R、M24LR64E-R、LRIS64K ISO/IEC18000-3(Mode3)準拠 ・ICODE ILT-M |
||
| 接続可能アンテナ | TR3-A102、TR3-A202、TR3-A302、TR3-401 TR3-SA102、TR3-SA102M TR3-HA101A、TR3-HA201A、TR3-HA301A TR3-SA1015、TR3-PA001 |
||
| 動作温度 | 0～40℃ | 0～55℃ | 0～40℃ |
| 動作湿度 | 30～80％RH（結露なきこと） | ||
| 寸法（突起物はのぞく） | 129.5（W）×180（D）×40（H）mm | ||
| 標準価格 | オープン価格 | ||
アンテナ・オプションケーブル 組み合わせ
ミドルレンジ出力リーダライタ
| アンテナ型番 | ケーブル2mで使用 | ケーブル10mで使用 | ||
|---|---|---|---|---|
| TR3-SA102 TR3-SA102M TR3-SA1015 |
〇 本体ケーブル（2m) |
〇 本体ケーブル（2m) ＋ ▲ TR3-AC2S-2D-8M(J) |
||
| TR3-A102 TR3-A202 TR3-A302 TR3-A401 |
▲ TR3-AC1-2A-2M |
▲ TR3-AC1-2A-10M |
||
| TR3-HA101A TR3-HA201A TR3-HA301A |
〇 TR3-AC2S-2D-2M |
▲ TR3-AC2-2D-10M |
||
TR3-PA001 |
〇 本体ケーブル（1m） ＋ 〇 TR3-AC2S-2A-1M(J) |
〇 本体ケーブル（1m） ＋ 〇 TR3-AC2S-2A-1M(J) ＋ ▲ TR3-AC2S-2D-8M(J) |
リーダライタおよびアンテナの性能を最大限に発揮するために、ケーブル長が2mもしくは10mとなる
組み合わせでの使用を推奨します。
ミドルレンジ出力リーダライタ（アンテナ8chタイプ）
| アンテナ型番 | ケーブル2mで使用 | ケーブル10mで使用 | ||
|---|---|---|---|---|
TR3-SA102 TR3-SA102M TR3-SA1015 |
〇 本体ケーブル（2m) ＋ ▲ TR3-AC1S-2A-100(J) |
〇 本体ケーブル（2m) ＋ ▲ TR3-AC2S-2D-8M(J) ＋ ▲ TR3-AC1S-2A-100(J) |
||
| TR3-A102 TR3-A202 TR3-A302 TR3-A401 |
▲ TR3-AC-2A-2M |
▲ TR3-AC-2A-10M |
||
| TR3-HA101A TR3-HA201A TR3-HA301A |
〇 TR3-AC2S-2D-2M ＋ ▲ TR3-AC1S-2A-100(J) |
▲ TR3-AC2-2D-10M ＋ ▲ TR3-AC1S-2A-100(J) |
||
TR3-PA001 |
〇 本体ケーブル（1m） ＋ 〇 TR3-AC2S-2A-1M(J) ＋ ▲ TR3-AC1S-2A-100(J) |
〇 本体ケーブル（1m） ＋ 〇 TR3-AC2S-2A-1M(J) ＋ ▲ TR3-AC2S-2D-8M(J) ＋ ▲ TR3-AC1S-2A-100(J) |
リーダライタおよびアンテナの性能を最大限に発揮するために、ケーブル長が2mもしくは10mとなる
組み合わせでの使用を推奨します。
通信プロトコル説明書はこちらから
コマンド/レスポンスのフォーマットを定めた「通信プロトコル説明書」を無償公開しています。通信プロトコルに従ってデータの送受信を行うソフトを開発します。
ソフトウェア製品はこちらから
弊社RFIDリーダライタ用のソフトウェアです。無償のデモアプリやソフト開発用SDK、または、そのままご利用頂けるパッケージ製品がございます。
会員限定ダウンロード
RFIDリーダライタやソフトウェアなど、当社製品の技術資料がこちらから無料でダウンロードいただけます。
技術資料をダウンロードするには、会員登録が必要です。
会員限定ダウンロード資料
| 技術資料 | TR3シリーズ 導入ガイド TR3シリーズ 交信距離 TR3Xシリーズ ミドルレンジ 基板アンテナ カードサイズ 読取範囲 TR3Xシリーズ ミドルレンジ 基板アンテナ MiniTrack 読取範囲 TR3Xシリーズ ミドルレンジ 基板アンテナ MiniBlock 読取範囲 TR3Xシリーズ ミドルレンジ ハンディアンテナ カードサイズ 読取範囲 TR3Xシリーズ ミドルレンジ ハンディアンテナ MiniTrack 読取範囲 TR3Xシリーズ ミドルレンジ ハンディアンテナ MiniBlock 読取範囲 TR3Xシリーズ ミドルレンジ シートアンテナ カードサイズ 読取範囲 TR3Xシリーズ ミドルレンジ シートアンテナ MiniTrack 読取範囲 TR3Xシリーズ ミドルレンジ シートアンテナ MiniBlock 読取範囲 TR3Xシリーズ 300mW製品 周囲環境による影響 |
|---|---|
| 関連資料 | ミドルレンジ TR3／TR3Xシリーズの比較 ミドルレンジ EEPROM 設定 引き継ぎの方法 TR3シリーズリーダライタ 制御用ソフト開発方法※TR3X-MN01のみ LANインターフェース 取扱説明書 IPアドレス 初期化方法 |
